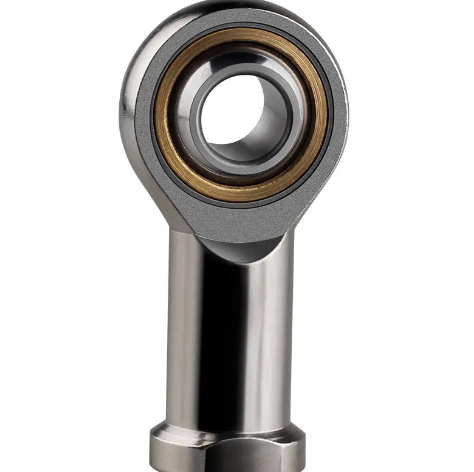

Vòng bi cuối thanh POS20 PHS20
Đơn giản và sẵn sàng để gắn kết
Dễ dàng bôi trơn lại
Thích hợp khi tình trạng thiếu chất bôi trơn có thể xảy ra
Chất lượng tốt
Dịch vụ sau bán hàng tốt
Chuyển phát nhanh
Thời gian phục vụ lâu dài.
Thông tin chi tiết sản phẩm
Ổ trục đầu thanh là ổ trượt hình cầu có đầu thanh hoặc được gắn trên đầu thanh. Nó chủ yếu bao gồm một vòng trong có quả cầu bên ngoài và một vòng ngoài có quả cầu bên trong. Ổ trục thường được sử dụng trong chuyển động xoay tốc độ thấp (cụ thể là chuyển động góc. Do bề mặt trượt hình cầu, nó có thể tạo ra chuyển động nghiêng trong một phạm vi góc nhất định (cụ thể là chuyển động của tim), ngay cả khi không đồng tâm giữa trục đỡ và lỗ vỏ trục lớn hơn vẫn có thể hoạt động bình thường.
Vòng bi cuối thanh POS20 PHS20

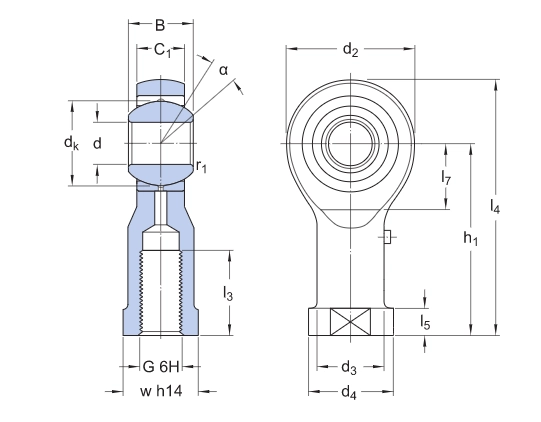

Kích thước
| d |
20mm
|
Đường kính lỗ khoan |
|---|---|---|
| d2 |
tối đa 51 mm
|
Đầu đường kính |
| B |
25mm
|
Chiều rộng vòng trong |
| G |
M 20x1,5
|
Chủ đề |
| C1 |
tối đa 18,5 mm
|
Chiều rộng đầu |
| h1 |
77 mm
|
Chiều cao mặt cuối thân - mắt cuối thanh trung tâm |
| α |
14°
|
Góc nghiêng |
| dk |
34,925 mm
|
Vòng trong đường kính đường đua |
| d3 |
≈27,5 mm
|
Đường kính thân vỏ |
| d4 |
tối đa 37 mm
|
Đường kính thân vỏ |
| tôi3 |
tối thiểu 30 mm
|
mối đe dọa chiều dài |
| tôi4 |
tối đa 103 mm
|
Chiều dài (chiều cao) nhà ở |
| tôi5 |
≈10 mm
|
Cờ lê chiều dài phẳng |
| tôi7 |
tối thiểu 25 mm
|
Khoảng cách vát chuôi - mắt cuối thanh trung tâm |
| w |
30 mm
|
Cờ lê kích thước |
| r1 |
tối thiểu 0,3 mm
|
Kích thước lỗ khoan vát |
Dữ liệu tính toán
| Xếp hạng tải động cơ bản | C |
31,5 kN
|
|---|---|---|
| Đánh giá tải trọng tĩnh cơ bản | C0 |
35,5 kN
|
| Hệ số tải động cụ thể | K |
50 N/mm2
|
| Hằng số vật chất | KM |
330
|

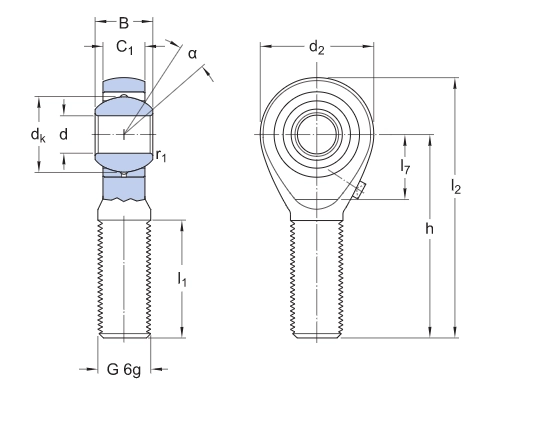

Kích thước
| d |
20mm
|
Đường kính lỗ khoan |
|---|---|---|
| d2 |
tối đa 51 mm
|
Đầu đường kính |
| B |
25mm
|
Chiều rộng vòng trong |
| G |
M 20x1,5
|
Chủ đề |
| C1 |
tối đa 18,5 mm
|
Chiều rộng đầu |
| h |
78mm
|
Chiều cao mặt cuối thân - mắt cuối thanh trung tâm |
| α |
14°
|
Góc nghiêng |
| dk |
34,925mm
|
Vòng trong đường kính đường đua |
| tôi1 |
tối thiểu 45 mm
|
mối đe dọa chiều dài |
| tôi2 |
tối đa 106 mm
|
Chiều dài (chiều cao) nhà ở |
| r1 |
tối thiểu 0,3 mm
|
Kích thước lỗ khoan vát |
Dữ liệu tính toán
| Xếp hạng tải động cơ bản | C |
31,5 kN
|
|---|---|---|
| Đánh giá tải trọng tĩnh cơ bản | C0 |
29 kN
|
| Hệ số tải động cụ thể | K |
50 N/mm2
|
| Hằng số vật chất | KM |
330
|
Khối
0,34kg
